Miten Jabra Pro 9450 ja Avaya IP 2410, IP 5410, IP 6416D, IP 6416M, 6424D tai 6424M yhdistetään toisiinsa?

Vaatimukset:

Jabra Pro 9450 ja Jabra Link 14201-20

Kun käytössä on jokin seuraavista Avaya-puhelimista:

• IP 2410
• IP 5410
• IP 6416D+M / 6424D+M



Yhdistäminen:

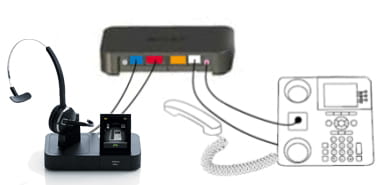

1. Kytke Jabra Pro 94x0:n mukana toimitettu RJ10–RJ10-liitäntäkaapeli Jabra Pro 94x0 -jalustan liitäntään, jossa on puhelinmerkintä (phone), ja EHS-sovittimen liitäntään, jossa on puhelinsymboli.
2. Kytke EHS-sovittimen RJ45–RJ45-liitäntäkaapeli (merkitty punaisella) EHS-sovittimen AUX-liitäntään ja Jabra Pro 94x0 -jalustan AUX-liitäntään.
3. Kytke valkoinen RJ10–RJ10-liitäntäkaapeli (merkintä A) EHS-sovittimen kuulokemikrofoni/luuri (headset/handset) -liitäntään ja puhelimesi kuulokemikrofoni (headset) -liitäntään.
   Tärkeää: 6416D+M / 6424D+M -puhelimissa on käytettävä valkoista kaapelia, jossa on B-merkintä (C-kaapelin sijaan)
4. Kytke valintaäänitunnistin EHS-sovittimeen ja liitä se konferenssikaiuttimen keskelle.



Voit määrittää kuulokemikrofonin puhelimellasi joko automaattisesti tai manuaalisesti.



Automaattinen määritys:

Aloita automaattinen määritys pyytämällä jotakuta soittamaan tähän puhelimeen. Anna puhelimen soida vähintään 10 sekuntia ennen puheluun vastaamista. Järjestelmä asentaa asianmukaisen EHS-tilan.

Jos automaattinen määritys ei toimi, valitse DHSG-tila manuaalisesti.



Jalustan asetukset:

Aseta puhelinasetusten kytkin A-asentoon.







Mikrofonin tason asetus:

Irrota Jabra Pro 9450:n jalustan kansi ja soita kuulokemikrofonilla puhelu esimerkiksi kollegalle. Jos oma äänesi tai vastapuolen ääni kuuluu liian voimakkaana tai hiljaisena, säädä äänenvoimakkuus sopivalle tasolle liukusäätimellä.
