Jabra GN9330e:n yhdistäminen Cisco 8961-, 9951- tai 9971-puhelimeen

Vaatimukset:

Jabra GN9330e ja Jabra Link 14201-30 (alkaen laiteohj.versiosta 2.2.0)

Kun käytössä on jokin seuraavista puhelimista:

• Cisco 8961 / 9951 / 9971



Tärkeää: Huomaa, että Jabra GN9330e (tuotenro 9337-508-401) tukee puhelun etäohjausta versiosta L tai päivämääräkoodista 9/09 alkaen.

Tärkeää: Puhelun etäohjaustoiminnon käyttö edellyttää seuraavia:

Cisco Unified Communications Manager (CUCM) -versio 7.1 (3a) SU1 tai uudempi ja puhelimen laiteohjelmistoversio 9.0 (3) tai uudempi.

Cisco Call Manager Express -version 4.1 tai uudempi ja puhelimen laiteohjelmistoversio 9.0(3). Vaadittu IOC-versio merkitään latauksen yhteydessä (Cisco).



Yhdistäminen:

1. Liitä EHS-sovittimen yksiosainen pää (USB-liitin) puhelimen USB-liitäntään.
2. Kytke RJ10-liitin puhelinkuvakkeella varustettuun liitäntään ja RJ45-liitin AUX-liitäntään jalustassa.



Ohjelmiston määritys:

Aseta kuulokemikrofoni jalustaan ja aktivoi DHSG-tila.

Paina Jabra GN9330e:n puhelinpainiketta noin kuuden sekunnin ajan, kunnes kuulokemikrofonin verkkoyhteyden merkkivalo (sininen LED) alkaa vilkkua. Järjestelmä näyttää nykyisen ohjelmiston aktivoimalla äänenvoimakkuussäätimen latausnäytössä (vihreä LED).

LED-valot vasemmalta oikealle:

LED 1 = RHL
LED 2 = DHSG
LED 3 = AEI
LED 4 = MSH

Tämän jälkeen voit vaihtaa ohjelmistotilojen välillä (LED 1–4) käyttämällä kuulokemikrofonin äänenvoimakkuussäädintä. Kun ohjelmisto on asennettu onnistuneesti, jalusta vaihtaa automaattisesti takaisin lataustilaan noin 15 sekunnin jälkeen.



Jalustan asetukset:

Aseta puhelinasetusten kytkin (A–G) A-asentoon.





Mikrofonin tason asetus:

Soita puhelu kuulokemikrofonilla.

Jos toinen osapuoli kuulee äänesi heikosti tai ei kuule sinua lainkaan, aktivoi jalustassa oleva äänenvoimakkuussäädin, kunnes sinut kuullaan selvästi.



Kuulokemikrofonin vastaus/lopetus:

Kun valintaääni kuuluu kuulokemikrofonissa, voit vastata puheluun painamalla kuulokemikrofonin Vastaa/lopeta-painiketta. Paina painiketta uudelleen puhelun lopettamiseksi.

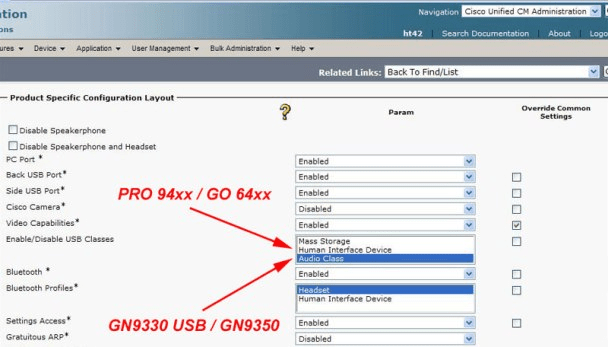

Communication Managerissa tehtävät asetukset:

Wideband Headset UC Control -välilehdellä kunkin päätepuhelimen asetukseksi on määritettävä Käytössä (Enabled).



Ota käyttöön / poista käytöstä USB-luokat (Enable/Disable USB Classes) -välilehdellä Jabra GN93x0 -sarjalle on valittava Ääniluokka (Audio Class) -asetus.

Jabra PRO 94x0:n ja Jabra Go 6470 -sarjan yhteydessä on valittava Human Interface -puhelin (Human Interface Phone).
