Hvordan koble Jabra PRO 92x til Cisco 8961, 9951, 9971

Forutsetning:

Jabra PRO 92x + Jabra Link 14201-30

I kombinasjon med en av følgende telefoner:

• Cisco 8961 / 9951 / 9971

Viktig: Følgende forutsetninger må være oppfylt for å kunne bruke fjernanropskontroll:

• Cisco Unified Communications Manager (CUCM) fra versjon 7.1 (3a) SU1 eller høyere.
• Cisco Call Manager Express fra versjon 4.1 og telefonens fastvare 8.3.3. Ved nedlasting (Cisco), markeres nødvendig IOC-versjon.



Tilkobling:

1. Koble den ensidige enden (USB-plugg) av EHS-adapteren til USB-kontakten på telefonen.
2. Sett RJ10-pluggen inn i kontakten merket med et "telefon"-symbol og RJ45-pluggen i basekontakten som er merket med "AUX".

Nå kan du konfigurere headsettet for telefonen med den automatiske konfigurasjonen eller manuelt.



Automatisk konfigurasjon:

For å starte automatisk konfigurasjon, kan du la noen ringe deg på denne telefonen. Vent i minst 10 sekunder før du plukker opp telefonen. Nå skal riktig EHS-modus være konfigurert.

Hvis den automatiske konfigurasjonen ikke virker, må du velge DHSG-modus manuelt. Se håndbok for anvisninger.



Basekonfigurasjon:

Sett telefonoppsettsbryteren til posisjon "A".

Mikrofonvoluminnstilling:

Sett på headsettet og ring for eksempel en kollega.
Nå kan du velge ønsket mikrofonvolum med +/--knappen.



Communication Manager:

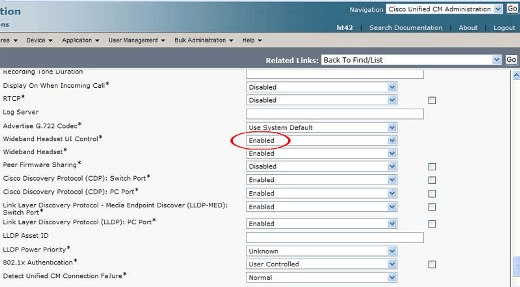

Under fanen "Wideband Headset UC Control" må alternativet "Aktivert" velges for hver terminaltelefon.



Under fanen "Aktiver/deaktiver USB-klasser" må du velge alternativet "Audio Class" for Jabra GN93x0-serien.

I kombinasjon med Jabra PRO 94x0 og Jabra GO 6470-serien, må du velge "Menneskelig grensesnitt telefon".
