Hvordan kobler jeg Jabra Pro 9450 med Cisco 7942G, 7945G, 7962G, 7965G, 7975G?

Forutsetninger:

Jabra Pro 9450 + Jabra Link 14201-22

I kombinasjon med en av følgende telefoner:

• Cisco 7942G
• Cisco 7945G
• Cisco 7962G
• Cisco 7965G
• Cisco 7975G

Viktig:
Hvis du kobler Jabra Pro 9450 trådløst headset til en infrastruktur for Cisco bordtelefon som bruker LAN-brytere, men som også bruker medfølgende Jabra USB-kabel mellom basen og en datamaskin. Vi anbefaler også at du bruker den nyeste versjonen av Jabra Link 14201-43 (merket B) i stedet for Jabra Link 14201-22 EHS-kabel for å sikre stabil bruk av Cisco bordtelefon.

System:

• Cisco Unified Call Manager (CUCM)
• Cisco Call Manager Express (CME) fra versjon 4.1 og telefonens fastvare 8.3.3. Du vil bli informert om nødvendig IOC-versjon når du laster ned fra Cisco.

Viktig:

Følgende krav må oppfylles for å kunne bruke ekstern samtalekontroll:

• Voip-telefoner SCCP (Cisco-protokoll) krever telefonens fastvare 8.3(3) og Cisco Unified Communications Manager (CUCM) fra utgave 3.3, 4.0, 4.1, 4.2, 4.3, 5.0, 6.0, 7.0 og 8.0.
• SIP-telefoner krever telefonens fastvare 8.3(3) og Cisco Unified Communications Manager (CUCM) fra utgave 5.0, 5.1, 6.0, 7.0 og 8.0.

Ekstern samtalekontroll er også mulig i kombinasjon med utvidelsesmodul 7915 og 7916.

Tilkobling:

1. Sett inn RJ10 til RJ10-tilkoblingskabel utstyrt med Pro 94x0 i headsettets grensesnitt på Cisco-telefonen, og i kontakten merket med et telefonikon på 94x0-basen
2. Koble til EHS-adapteren med AUX-kontakten på Cisco-telefonen og AUX-grensesnittet på basen.



Automatisk konfigurasjon:

For å starte den automatiske konfigurasjonen, må du få noen til å ringe telefonen og vente i minst 10 sekunder før du svarer. Riktig EHS-modus skal nå være konfigurert. Hvis dette ikke virker, må du velge Cisco-modus manuelt.



Baseklargjøring:

Sett bryteren for telefonklargjøring til posisjon «B».





Mikrofonnivåinnstilling:

Fjern dekselet på basen på Jabra Pro 9450 og foreta et testanrop med headsettet. Juster nivået til du oppnår passende volum.





Klargjøring av Communication Manager:

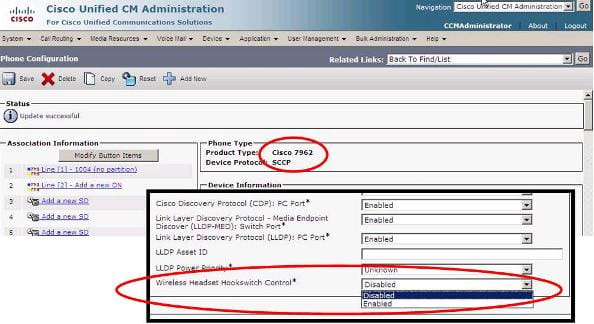

Under Phone (Telefon)>Wireless Headset Hookswitch Control (Trådløst headset gaffelbryterkontroll), aktiverer du Answer/end call (Svar/avslutt anrop) for hver terminal.
